金士顿群联主控U盘DT 100G3 U盘维修修复一例

2015-09-26 21:04 来源: 未知 作者:sonic7216 浏览量:16593次
一般沙龙国际就可以搞定修复,但如果量产也不能修复的U盘,一般就是硬件问题了,这里举一例特别简单的硬件问题修复教程:以金士顿U盘举例。 Kingston DataTraveler 111/DT 100G3 U盘 容量8G  都是usb3.0 都是 群联 ps2251-03的主控,版型器件一样,只是所贴的F不一样。
前期是tlc toshiba的 后期有些是镁光 8g mlc 都是8k页面。
金士顿群联主控U盘DT 100G3 U盘维修修复一例

    症状:收来的尸体盘。插入电脑提示无法识别的硬件。拆盘短接数据脚强制复位多次,可以提示发现新硬件,但是量产软件量产到预格式化(preformat 时)突然掉盘,再多次尝试短接数据脚强制复位时,不能发现新硬件。

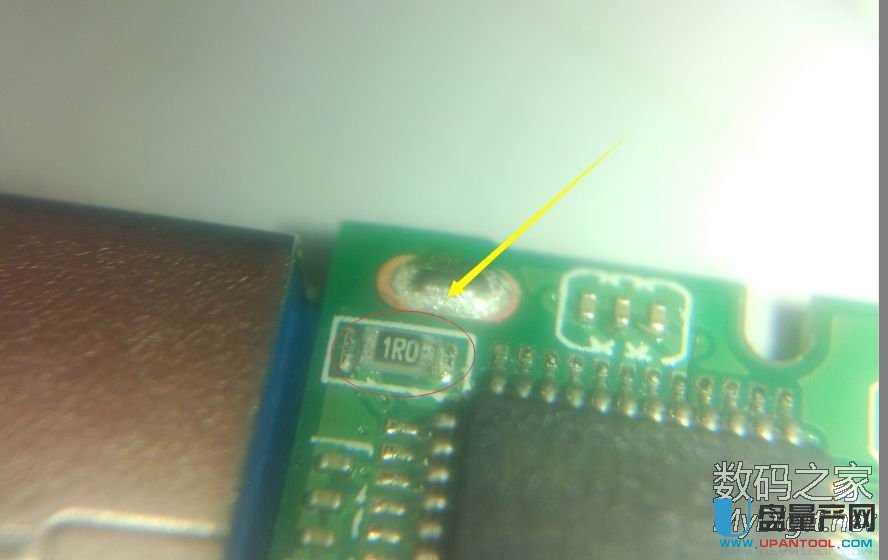

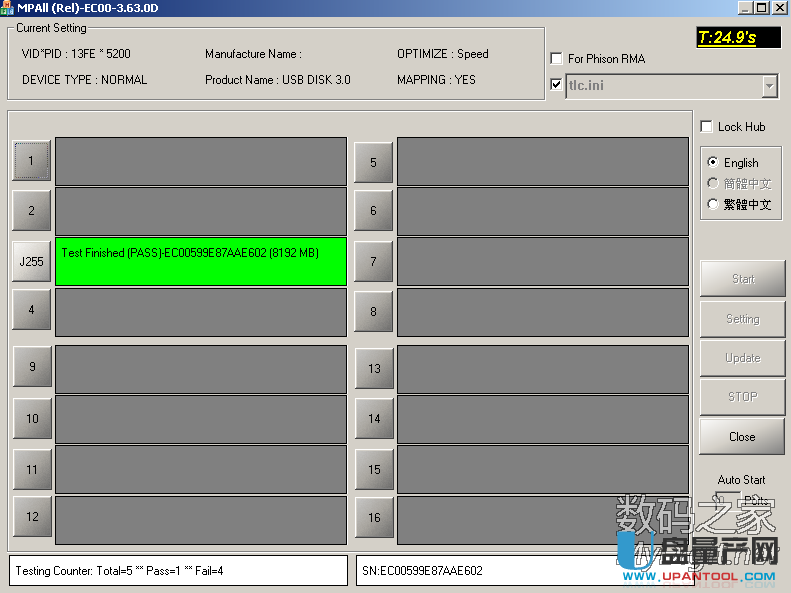

    解决思路:触摸主控,没有发烫感觉,应该没有短路。因为手上有一片dt 100 g3的裸盘,这个盘和 111是同板型的,开始进行对比测量,测量到主电压5v,有问题的板子偏低,只有4v左右,3.3v电压只有2.7v,判断可能某个电阻有问题,测量到如 下图这个1R0 1欧姆电阻时,万用表测试显示100多欧姆,拆下单独测量,阻值26欧姆,远大于标称值,找到同型号0603封装电阻焊上,插入电脑,短接数据位复位,量 产一次过。
金士顿群联主控U盘DT 100G3 U盘维修修复一例

总结:某些盘不能量产,除开软件设置问题,有时也要对硬件电路进行排查。

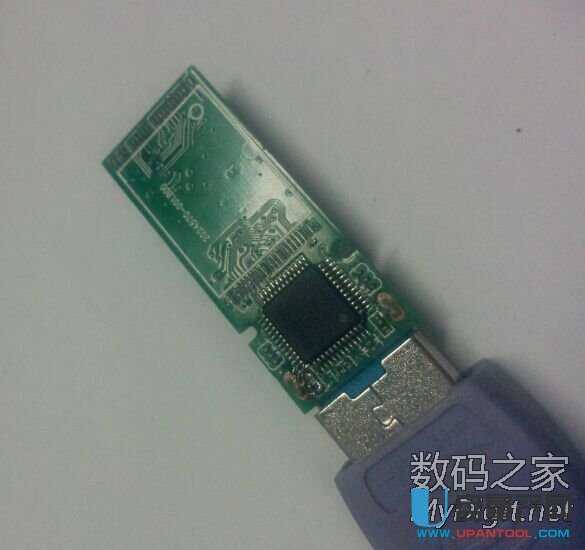

金士顿群联主控U盘DT 100G3 U盘维修修复一例



金士顿群联主控U盘DT 100G3 U盘维修修复一例

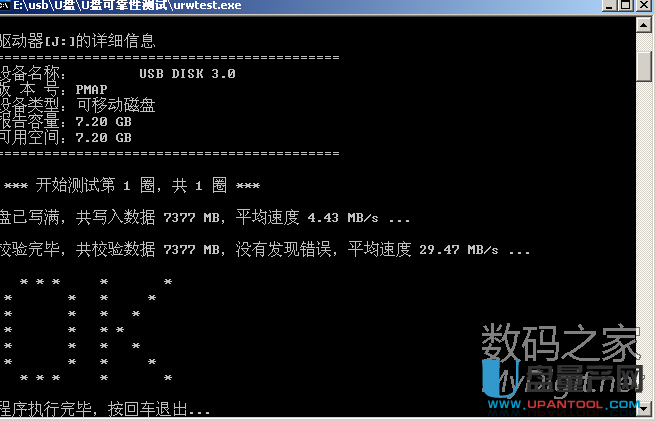

TLC的盘,写很慢,读取蛮快。
